懸輥式水泥制管機

產品描述：水泥制管機，懸輥式制管機，水泥制管機設備，人工預制水泥制管機設備。歡迎致電咨詢：15095208459
在線訂購

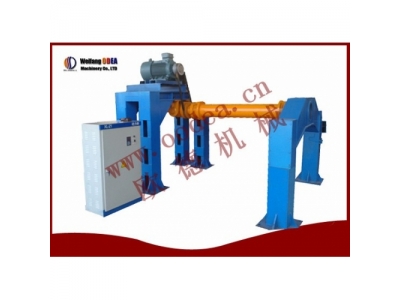

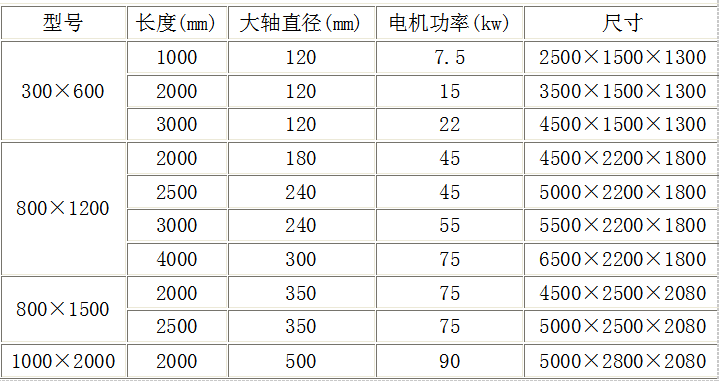

800-1500×2000懸輥式水泥制管機

800-1200×2000懸輥式水泥制管機是我公司的主打產品，該機機架由8、10mm鋼板整體拼接組裝而成；輥軸選用無縫厚壁鋼管，壁厚不小于30毫米；活動門架由12mm鋼材拼裝，電磁調速電機選用一線大廠生產的純銅電機，配電柜所用電器均為正泰、天正品牌，整體重量大，用料足。

在懸輥式水泥制管機的設計過程中，我們主要遵循了以下原則：（1）在滿足客戶生產要求的前提下，盡可能的為客戶減少投資，讓客戶實現投資、收益最大化。（2）認真核對各連接件關鍵尺寸，確保設備安裝順利。（3）輥軸的直徑、剛度、工作轉速、機架的剛度及喂料機構應滿足制管工藝要求，并符合設計標準 。

1. 輥軸的設計

懸輥式水泥制管機輥軸是整套懸輥設備中最重要的部件，也是易損件，因此，輥軸的設計成了整臺設備設計的關鍵。輥軸的損壞主要有以下幾種情況：（1）輥軸的前端斷裂。（2）輥軸的彎曲變形過大。（3）由于錐度頭的磨損，造成了錐度頭與活動龍門架上錐度套的配合間隙變大。

針對以上幾種情況，在輥軸的設計、制造過程中，我們主要采取了以下措施：（1）輥軸選用無縫厚壁鋼管，壁厚一般不小于30毫米。（2）輥軸前端，圓鋼與無縫鋼管的連接處，圓鋼伸入長度不少于200毫米。當鋼管內徑比圓鋼外徑大的情況下，為了防止杠前端出現斷裂，在圓鋼上均布焊接6到8塊30毫米厚的鋼板，經車床加工后與鋼管過盈裝配，并將鋼板與鋼管進行焊接，最后再裝前端法蘭盤。法蘭盤焊在圓鋼與無縫鋼管上，圓鋼與法蘭盤處焊加固筋。（3）為了調整輥軸的裝配長度，我們?cè)谳佪S前端增設了3到4個軸頭壓環。當錐度頭磨損后，可將錐度頭拆下，調整軸頭壓環的安裝位置，達到調整輥軸總體長度的目的，保證了設備運轉平穩。（4）對于載荷比較大的懸輥杠，輥軸軸承一般選用雙列的向心球面滾子軸承，能夠達到輥軸自動調心的目的。有效延長了輥軸的使用壽命。

2. 喂料機構的輸送帶傳動部分，我們選用了油冷式電動滾筒，該結構具有簡單緊湊、占用空間面積小、密封良好、使用維修方便、操作安全可靠、便于實現集中控制等優點。另外，為了降低設備的制造成本，增強輸送機運行的穩定性，我們還在主機架前端腿的子內側設計、安裝了輸送帶托架導向支撐輪等裝置。

3. 先進的自動化控制系統

為了更好的實現懸輥式水泥制管機的自動化控制，最大限度的減少操作人員，降低企業的生產成本，根據設備的使用要求，我們專門設計了一套自動化控制方案，輕松實現了喂料機構的前進、后退、輸送帶的布料、輥軸的低速、中速、高速轉動等操作。對于功率較大的電動機，我們一般選用調速電動機，為了減小起的電流，我們采用了星型－三角形換接降壓?jiǎn)?dòng)。該控制系統具有過載、過流、過壓、欠壓、短路等保護功能。

4. 主傳動軸的固定
為了保證主傳動軸、輥軸、龍門架錐度套的中心在一條直線上，延長設備的使用壽命，對于主傳動軸的固定，我們采用了軸承吊座，該結構能夠達到自動調心的目的。
